鼓形齿式联轴器在冶金、矿山、起重设备中的应用

鼓形齿式联轴器在冶金、矿山、起重设备中的应用

三类设备均以重载、冲击、轴线偏差大、工况恶劣、连续运转为特点，鼓形齿联轴器凭借高承载、三向偏差补偿、耐磨损的特性，成为主流传动配件。下面分行业说明应用场景、选型要点、工况适配、使用注意事项。

一、冶金行业应用

冶金设备包含烧结、炼铁、炼钢、轧钢、热处理、输送线等，普遍存在大扭矩、频繁启停、热变形大、振动冲击强问题。

1.典型应用部位

轧钢机组：主轧机、轧辊传动轴、减速机与轧辊连接、飞剪、矫直机。轧机正反转交替、瞬时冲击载荷极大，轴线受热胀冷缩、机架变形产生角向/径向偏移。

连铸设备：拉矫机、辊道传动、大包回转台、输送辊组。设备分布跨度大，基础易轻微沉降，轴向窜动明显。

烧结/球团/高炉系统：主引风机、烧结机主轴、布料机、斗式提升机、除尘风机。多为连续24h运转，粉尘多、轴系热伸长量大。

热处理及辅机：冷床、推钢机、翻钢机，启停频繁，冲击载荷突出。

2.选型与使用要点

扭矩：工况系数取1.8~2.5，预留充足安全系数，优先选用GIICL/GICL重载系列，禁止小型号代用。

偏差补偿：冶金设备热变形显著，优先保证角向补偿±1.5°，轴向补偿选偏大规格，预留热膨胀间隙。

防护与润滑：现场高温、多粉尘，选用带全封闭防尘罩+双唇油封结构；采用耐高温极压润滑脂，缩短补脂周期（2~3个月一次）。

安装：冷态对中需预留热态偏移量，避免运行后偏载磨齿。

3.优势体现

刚性强、传动扭矩大，可承受轧机短时峰值冲击；三向补偿完美抵消热变形、机架形变、基础沉降；传动效率高，适配长周期连续生产。

二、矿山行业应用

矿山设备分为采掘、破碎、筛分、输送、提升设备，特点：超重载、剧烈冲击、粉尘极多、户外工况、安装精度偏低。

1.典型应用部位

破碎设备：颚式破碎机、圆锥破碎机、反击破、锤破主机传动。启停、破碎矿石时冲击载荷极强，振动剧烈。

输送设备：大型皮带输送机、刮板输送机、斗式提升机、矿用渣浆泵。长距离传动，机架易变形、轴承磨损带来径向偏差。

井下/露天提升：矿用提升绞车、卷扬机、转载设备，正反转频繁，载荷波动大。

选矿设备：球磨机、棒磨机、磁选机、分级机，筒体转动偏心大，长期存在持续性径向、角向偏差。

2.选型与使用要点

机型选择：优先重型鼓形齿联轴器，加厚齿圈、加大齿根圆角，提升抗疲劳、抗断齿能力；冲击极强的破碎机可选用带制动轮/带接盘一体式结构。

扭矩系数：破碎、磨矿设备工况系数取2.0~2.8，重点考虑峰值冲击扭矩。

密封防护：矿山粉尘、矿浆多，必须选用加强型密封、防尘外壳，防止矿粉进入齿面造成磨粒磨损。

间隙控制：齿侧间隙适当放大，缓冲换向冲击；严禁间隙过小导致卡滞、胶合。

维护：工况恶劣，每1~2个月检查润滑、螺栓预紧力，防止螺栓松动引发故障。

3.优势体现

相比弹性联轴器，承载能力碾压同级产品；对现场低安装精度、持续轴线偏移容错率高；齿面耐冲击、耐磨，适配矿山恶劣工况，故障率远低于普通联轴器。

三、起重设备应用

包含桥式起重机、门式起重机、履带吊、港口门机、卷扬机构，特点：载荷交变、频繁启停制动、轴向窜动大、运行有晃动，对传动平稳性、安全性要求极高。

1.典型应用部位

起升机构：主卷扬减速机与卷筒连接、起升电机—减速机输入端，载荷随起吊重物变化，启停、制动冲击明显。

运行机构：大车行走、小车行走传动轴、行走轮组传动，整机运行晃动，两轴易产生径向、角向错位。

回转机构：起重机回转支承传动，回转过程轴线持续小幅偏移。

港口装卸设备：抓斗、卸船机、皮带吊机，连续作业、动作频繁。

2.选型与使用要点

安全优先：起重属特种设备，安全系数≥2.0，严禁超负荷选型；优先选用国标正规系列，配套高强度铰制螺栓，防止松脱。

补偿能力：重点利用轴向+径向补偿，抵消起重运行晃动、车体形变带来的轴系错位；角向偏差控制在厂家允许范围内。

转速与动平衡：中高速行走机构选用动平衡等级G6.3及以上产品，降低运行振动。

结构适配：空间狭小位置选用接盘式、短型鼓形齿；需要制动的部位选用制动轮式鼓形齿联轴器，一物两用，简化结构。

检修：作为安全部件，定期检查齿面磨损、密封、螺栓，磨损超标立即更换。

3.优势体现

传动刚性好，制动、起吊时无过大弹性形变，定位精准；多向偏差补偿适配起重设备动态晃动；结构可靠、抗交变载荷，满足特种设备安全要求。

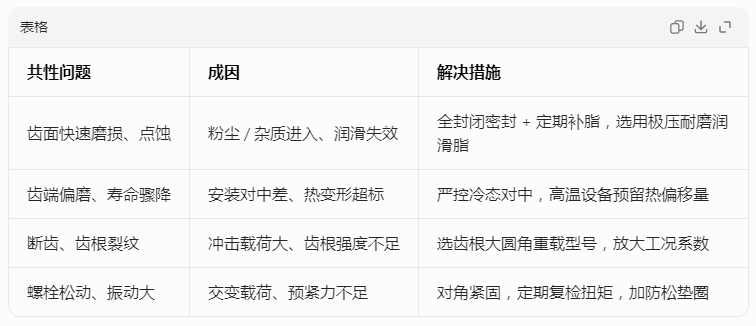

四、三大行业共性使用痛点&解决方案
