鼓形齿的齿廓曲线、鼓形量、齿顶/齿根结构、齿向修形、齿侧间隙是核心设计要素，直接决定齿面受力、摩擦磨损、疲劳失效、卡滞概率，进而左右整机使用寿命。结合失效形式逐一拆解，并附设计优劣对比。

一、核心齿形结构及对应影响

1.鼓形齿廓（最关键设计）

常规直齿为柱面齿，鼓形齿沿齿向做成外凸圆弧曲面，核心参数：鼓形曲率半径、单侧鼓形偏移量（鼓形量）。

合理鼓形设计

轴线出现角向、径向偏差时，齿面仍全齿宽均匀啮合，无边缘接触、应力集中；啮合滑动平顺，摩擦阻力小。

效果：齿面载荷分布均衡，点蚀、偏磨、崩齿风险大幅降低，寿命提升40%以上，同时充分发挥三向偏差补偿能力。

鼓形量过小

近似直齿，轴有偏斜时齿两端尖角硬接触，局部应力剧增。短期出现边缘磨损、齿端压溃，长期引发齿根疲劳裂纹、断齿，补偿能力失效。

鼓形量过大

有效啮合齿宽大幅缩减，单位面积载荷飙升；齿面接触区过小，易产生接触疲劳点蚀，扭矩承载能力下降，重载工况磨损加速。

2.齿向修形与齿端倒角

齿两端倒角、齿顶修缘是辅助齿形设计，针对装配、运转干涉问题。

标准倒角+轻微修缘：消除齿端锐边，装配、角度偏转时不会发生齿顶刮擦、干涉卡滞，避免局部高温烧蚀；同时降低启停冲击对齿端的破坏，延缓磨损。

无倒角/倒角不足：偏斜运转时齿顶、齿尖相互剐蹭，产生磨粒，加剧磨粒磨损；频繁干涉还会引发振动，进一步放大疲劳损伤。

倒角过大：有效啮合长度缩短，承载能力下降，变相缩短使用寿命。

3.齿侧间隙设计

指内外齿轮啮合的径向/周向间隙，配合齿形共同影响运转状态。

间隙匹配齿形（合理值）：预留润滑脂储存空间，运转时形成完整润滑油膜，隔离金属接触，减少干摩擦；同时给角度偏转、热膨胀留出余量，无卡滞。常规工况单侧间隙0.15~0.3mm。

间隙过小：受热膨胀、角度偏移后，齿面强制抱死、干摩擦，瞬时高温造成齿面退火、胶合，是高速、高温工况早期失效主因。

间隙过大：传动换向、启停时冲击撞击加剧，齿面反复受冲击载荷，易出现冲击坑、疲劳剥落，噪音与振动同步增大，加速老化。

4.齿顶、齿根过渡圆角

属于齿根强度设计，影响抗疲劳能力。

大圆弧过渡圆角：消除齿根应力尖角，大幅降低弯曲疲劳应力，杜绝齿根裂纹、断齿，尤其适配正反转、频繁启停的冲击工况。

尖角/小过渡圆角：齿根是应力集中区，交变载荷下极易萌生裂纹，裂纹扩展后直接断齿，属于突发性失效。

5.齿廓压力角

主流采用20°标准压力角，部分非标选用14.5°、25°。

20°通用压力角：综合承载、磨损、滑动特性最优，啮合平稳，滑动摩擦系数适中，兼顾寿命与传动效率，工业应用最广。

压力角偏小（14.5°）：齿形偏瘦，齿根强度弱，抗弯曲能力差，重载易断齿；但啮合滑动略小，轻载低速磨损慢。

压力角偏大（25°）：齿根粗壮、抗弯强度高，适合极重载；但齿面滑动摩擦增大，发热、磨损加剧，高速工况寿命缩短。

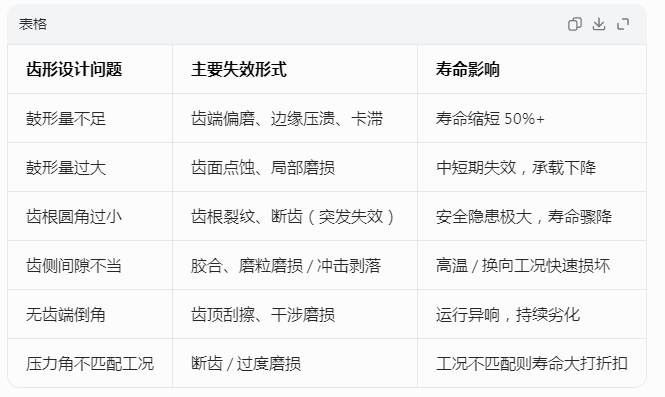

二、不同齿形对应的典型失效形式&寿命表现

三、齿形设计与工况的适配原则（延长寿命关键）

有角度偏差、基础沉降、热变形的设备（风机、泵、输送机）

优先选用标准鼓形量，保证角向补偿，严禁鼓形量偏小；配合标准倒角，避免干涉磨损。

重载、冲击、正反转频繁设备（矿山、轧机、破碎机）

重点优化齿根大过渡圆角+20°压力角，提升抗弯曲疲劳能力；间隙略放大，缓冲换向冲击。

中高速连续运转设备

严控鼓形量、齿侧间隙，保证油膜完整，防止高温胶合；鼓形曲率平滑，降低滑动摩擦。

低速重载大扭矩设备

适当加大鼓形接触区、强化齿根强度，优先保证承载与抗疲劳。

四、补充：齿形+工艺的协同影响

齿形设计需配合加工、热处理才能发挥作用：

鼓形齿若加工粗糙、齿面粗糙度高，即便外形合格，也会破坏油膜，加剧磨粒磨损；

齿形设计合理，但淬火硬度不足（低于HRC58），齿面易塑性变形、快速磨损；硬度过高（超HRC62）则齿体变脆，冲击下易崩齿。
