梅花联轴器找正和安装的技巧

2021-03-31 16:28:46

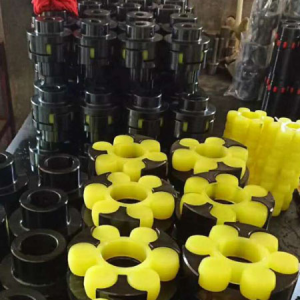

梅花弹性联轴器主要由两个带凸齿密切啮合并承受径向挤压以传递扭矩,当两轴线有相对偏移时,弹性元件发生相应的弹性变形,起到自动补偿作用。主要适用于起动频繁、正反转、中高速、中等扭矩和要求高可靠性的工作场合,例如:冶金、矿山、石油、化工、起重、运输、轻工、纺织、水泵、风机等。



今天,小编来分享一下梅花联轴器找正和安装的技巧:


1.安装检查:


安装前应首先检查原动机和工作机两轴是否同心,两轴表面是否有包装纸和碰伤;再看看两个半联轴节内孔是否有杂物,内孔棱边是否有碰伤、如有应将轴、半联轴节清理干净,碰伤用细锉处理好;然后检查两个半联轴节的内孔直径和长度是否同原动机、工作机的直径和轴伸长度尺寸相符。不要小瞧这个步骤,古人都说工欲善其事必先利其器,准备工作都没做好,后面还怎么安装?


2.安装预热:


很多联轴器,包括梅花联轴器在内,它们的安装,需要对2个半联轴器进行预热处理,让内孔尺寸涨大,这样安装起来会省下很多人力和时间,降低安装过程中出现暴力损坏的情况。


3.安装调节:


安装后保证轴头不能凸出半联轴节端面,以齐平为好。检测两半联轴节之间的距离:沿半联轴节的法兰盘两内侧测出34点的读数取平均值,及加长段与两个膜片组实测尺寸之和,两者误差控制在0—04mm范围之内。


4.找正:


找正可是安装前必须进行的一个步骤,用百分表检测两半联轴节法兰盘端面和外圆跳动,当法兰盘外圆小于250mm时跳动值应不大于005mm;当法兰盘外圆大于250mm时,跳动值应不大于008。


5.安装螺栓:


把螺栓从法兰盘小孔外侧穿入,从另一件法兰盘大孔外侧穿出套上缓冲套、弹性垫圈、扭上螺母,用扳手将螺母把紧。如安装不适或拆除更换,又不损伤轴及半联,安装完毕后,转动自如无别劲为好。提醒一下,螺栓也是性能等级的,建议采用10级以上。


6.操作须知:


梅花联轴器在启动设备前应先检查梅花联轴器的螺母是否有松动或脱落,如有要及时将螺母用扳手把紧。应先空载启动设备1分钟后将负载管线阀门打开;停机顺序相反。这一步相当于是测试,可不能跳过这个步骤。
