鼓形齿式联轴器参数解读：扭矩、偏差补偿、安装要求

鼓形齿式联轴器核心是扭矩承载、三向偏差补偿、精密对中安装，重载工况常用，补偿能力强但需润滑与对中控制。

一、扭矩参数解读

1.核心扭矩指标

公称转矩Tn：标准设计承载扭矩（单位N・m/kN・m），如GICL型为355~900000N・m。选型需≥计算转矩Tc，并留1.5~2倍安全系数。

计算转矩Tc：Tc=K×T，K为工况系数（风机/泵1.2~1.5，破碎机/轧机1.8~2.5），T为理论转矩。

许用转速n：受动平衡（G6.3）与离心力限制，如GIICL型为800~4000r/min，转速越高允许扭矩越低。

扭矩密度：单位体积承载能力，鼓形齿比直齿高15%~30%，齿面HRC58~62，适合重载冲击。

2.扭矩选型要点

峰值扭矩≤1.2倍Tn，持续扭矩≤0.8倍Tn。

冲击/正反转频繁工况，安全系数取2~2.5。

二、偏差补偿能力（三向）

1.角向补偿（最关键）

标准值：单边角向±1.5°（总3°），优秀产品可达±2°。

意义：鼓形齿面使齿接触更均匀，补偿安装倾斜、基础沉降、热变形。

安装建议：静态角偏差≤0.5°，动态瞬时≤2°，超0.5°寿命降30%+。

2.径向补偿

标准值：0.3~1.5mm（或≤0.4%轴径），随型号增大而提高。

适用：两轴平行错位，如基础不均匀沉降、轴承磨损。

安装建议：高速（>3000rpm）≤0.05mm；中速≤0.10mm；低速≤0.15mm。

3.轴向补偿

标准值：±1~5mm（或总长±5%），特殊型可达±10%。

适用：热胀冷缩、轴向窜动，如电机/风机热伸长。

安装建议：预留0.5~1mm热膨胀间隙，避免顶死。

4.补偿协同

三向偏差同时存在时，补偿量需叠加折算，避免单一方向超限。

三、安装要求（精度+流程+润滑）

1.对中精度（核心）

径向跳动：外齿圈≤0.03mm，端面≤0.02mm。

同轴度：≤0.03mm，优先激光对中仪或三表法。

热态补偿：冷态对中预留0.05~0.1mm热偏移，高温设备（如轧机）预留0.5~1mm。

2.装配流程

清洁：轴、毂孔、键槽去油污/毛刺，配合面涂极压锂基脂（ISO VG150）。

热装：外齿轴套加热至180~200℃（≤220℃），过盈量0.01~0.03mm，禁用锤击。

对齿：内齿圈与外齿套啮合，接触面积齿高≥50%、齿宽≥70%。

紧固：高强度螺栓按对角交叉顺序，用扭矩扳手达规定力矩。

校验：空载试运行30min，振动≤4.5mm/s，温度≤70℃；负载试运行4h复检对中。

3.润滑与密封

润滑脂：极压锂基脂，填充齿隙70%~80%，每3~6个月补脂。

密封：双唇骨架油封（氟橡胶），防止泄漏与粉尘，失效立即更换。

4.常见安装错误

对中过差：偏差超0.5°，齿面偏载、磨损快、寿命短。

润滑不足：干摩擦致齿面烧蚀、点蚀，40%早期失效源于润滑不良。

螺栓松动：预紧力不均，振动加剧、螺栓断裂。

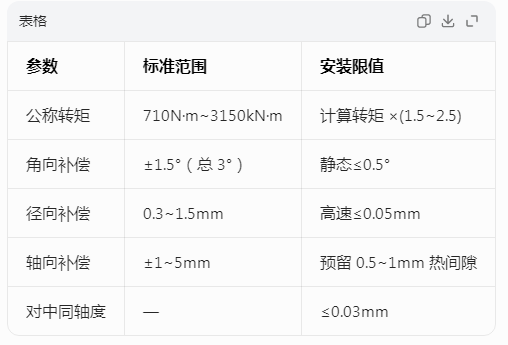

四、参数速查表（常用）
