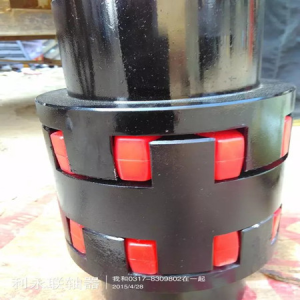

LAK鞍形块弹性联轴器

LAK鞍形块弹性联轴器

LAK鞍形块弹性联轴器用于联接两同轴线的传动轴系。具有   的径向、轴向、角向补偿和减震性能。环境温度为–20~+80℃,传递公称转矩为63~50000N·m。...
立即订购
产品详情

LAK型鞍形块弹性联轴器是由若干个鞍形橡胶块通过螺栓与主、从动端半联轴器联接以传递转矩,结构简单,零件数量少,装拆方便,易于维护,具有良好的减振缓冲和较大的轴线偏移补偿性能,运动及变形所产生热量通过旋转可自动散发,鞍形块弹性元件全系列只有四种规格,通用互换性好,有利于降低成本。可应用于矿山、冶金、船舶、纺织等行业中。
LAK鞍形块弹性联轴器用于联接两同轴线的传动轴系。具有   的径向、轴向、角向补偿和减震性能。环境温度为–20~+80℃,传递公称转矩为63~50000N·m。

LAK型鞍形块弹性联轴器(JB/T7684-95)/mm

LAK鞍形块弹性联轴器


型号公称转 矩Tn/ N·m许用转 速[n]/ r·min-1轴孔直径 d1、d2轴孔长度DD­­1SS1H转动惯 量I/ kg·m2质量 m/kg
Y型J1、Z1型
LL1
LAK163370020、22、245238155501030500.0053.4
25、286244
30、328260
LAK2100350025、286244165600.0074.8
30、32、35、388260
LAK31603150286244185750.0188.73
30、32、35、388260
40、42、4511284
LAK4250300030、32、35、3882600.0188.86
40、42、45、4811284
LAK5500250040、42、45、48、50、55、56235951545750.03914.4
60、63、65142107
LAK6630240042、45、48、50、55、56112842401000.04316.1
60、63、65、70、71142107
LAK71000200045、48、50、55、56112842901200.14729
60、63、65、70、71、75142107
LAK81600170050、55、56112843401300.2838.5
60、63、65、70、71、75142107
80172132
LAK92500150050、55、561128438514525701150.42453
60、63、65、70、71、75142107
80、85、90172132
LAK104000125050、56112844601601.0376.6
60、63、65、70、71、75142107
80、85、90、95172132
100212167
LAK116300105060、63、65、70、71、751421075301802.38128
80、85、90、95172132
100、110212167
LAK127100100065、70、71、751421075751903.32144
80、85、90、95172132
100、110、120212167
LAK1310000900751421076302255.45198
80、85、90、95172132
100、110、120、125212167
130、140252202
LAK141400085085、90、95172132665250301152005.56242
100、110、120、125212167
130、140、150252202
LAK1520000750100、110、120、12521216774028010.3330
130、140、150252202
160、170、180302242
LAK1631500650110、120、12521216788030523.5475
130、140、150252202
160、170、180302242
190352202
LAK1750000550120、125212167104034550.2701
130、140、150252202
160、170、180302242
190、200、220352282

注:

1.表中所列质量为联轴器质量。

2.转动惯量为近似值。

3.联轴器两端不能同时采用Z1型轴孔。

4.联轴器转矩为公称转矩的3倍即Tmex=3Tn。
